ケーブル・架空線

特別高圧ケーブルの製品特長・仕様などについてご紹介します。

CVケーブル（架橋ポリエチレン絶縁ビニールシース電力ケーブル）、架空送電用電力線、架空地線についてご紹介します。

製品特長

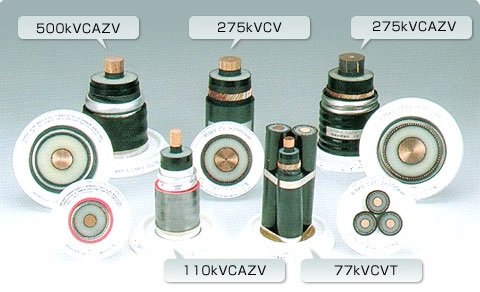

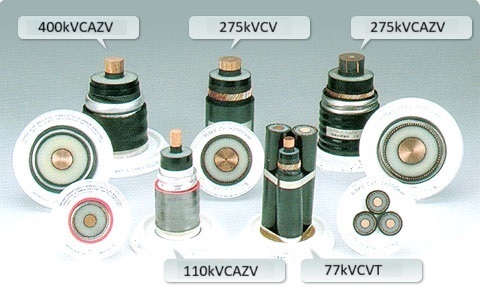

CVケーブル

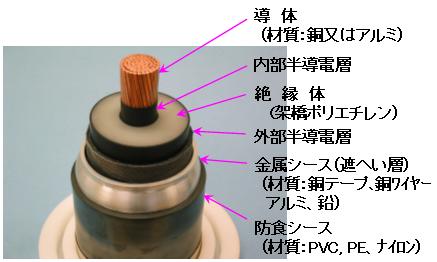

ポリエチレンを架橋反応により立体網目状構造として、ポリエチレンの欠点であった耐熱性を大幅に改善し、現在ではプラスチックケーブルの絶縁材料として主流となっている。適用電圧も600Vから500kVの広い範囲で使用されています。

海底CVケーブル

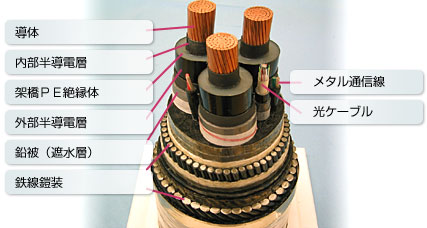

絶縁体に架橋ポリエチレンを使用し、島嶼を連係するために海底に布設される電力ケーブルであり、岩盤や投錨による外傷から絶縁体を守るために、鉄線がい装が施されています。

架空送電用電力線・架空地線

送電線として一般的に使用されます。

ACSR 160mm2の諸元

線種 ACSR
サイズ[mm2] 160
より線構成[本/mm] AL 30/2.6
ST 7/2.6
外径[mm] 18.2
断面積[mm2] 196.5
質量[kg/kn] 732.8
引張荷重[kN] 68.4以上
弾性係数[mm2] 遷移点以下 89,100
遷移点超 206,000
線膨張係数[/℃] 遷移点以下 18.0×10-6
遷移点超 11.5×10-6
電気抵抗[Ω/km] 0.182(0.185)
連続電流容量[A] 454[ 90℃]
(705[150℃])
断面図 ACSRの断面図

注）電気抵抗および連続許容電流における (　) 内の数値は、耐熱のTACSRおよびTACFRの値を示す。

低騒音電線（LN-ACSR）940mm2の諸元

線種 LN-ACSR 比較標準電線ACSR
サイズ[mm2] 940 810
より線構成[本/mm] AL　2/SB(5.53)
+4/SB(6.26)
+14/SB(5.54)
+24/4.8
ST　7/3.2		 AL　45/4.8
ST 7/3.2
外径[mm] 38.4(風圧等価) 38.4
断面積[mm2] 999.4 870.8
質量[kg/kn] 3,056 2,700
引張荷重[kN] 197.5以上 180.9以上
断面図 LN-ACSRの断面図 標準電線ACSRの断面図

HAl（硬アルミ二ウムより線）

主として母線及び架空き電線に使用される硬アルミニウムより線などを取り扱っております。

防蟻剤入りビニルシースCVケーブル

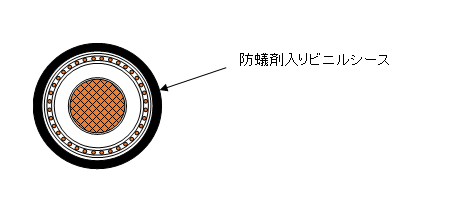

防蟻剤を添加したビニルシースを使用し、シロアリの食害からケーブルを守ります。

その他の製品特徴については、CVケーブルと同様です。

【参考】6600V 防蟻CVケーブルの製品ページはこちら

▉防蟻ケーブルに関するニュースリリースはこちら

▉防蟻ケーブルに関する昭和電線レビューの論文はこちら
