光ケーブル接続材料：光成端架：光成端架
標準タイプ（100心～500心）のほか、高密度タイプ（600心～1200心）も対応可能です。
SWCCの「多心自立型成端架」の製品特長・製品仕様などご紹介してます。
カタログ
| 項目 | 標準タイプ | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 融着接続心数 | 100 | 200 | 300 | 400 | 500 | ||||||||||||||||||
| コネクタ接続心数 | 100 | 200 | 300 | 400 | 500 | ||||||||||||||||||
| 対応アダプタ | SC形、FC形 | ||||||||||||||||||||||
| 入出力ケーブル条数（本） | 7 | ||||||||||||||||||||||
| 適用ケーブル外径（mm） | 最大22 | ||||||||||||||||||||||

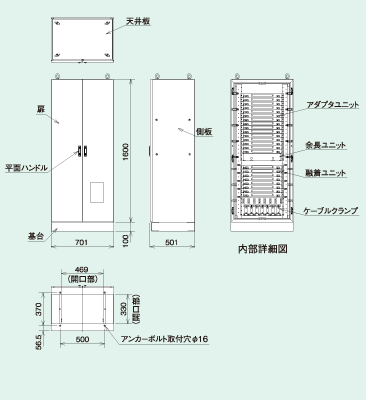

| 外形寸法 | 幅 W（mm） | 701 | |||||||||||||||||||||
| 高さH（mm） | 1000 | 1600 | 2300 | ||||||||||||||||||||
| 奥行D（mm） | 501 | ||||||||||||||||||||||
※上記以外の心数についても個別対応いたしますので、お問い合わせください。
※標準は4心テープ心線用です。他のテープ心線又は、単心を使用の場合は接続可能心数が変わりますので、お問い合わせください。
※下部からの入出線を標準としています。上部からの入出線の場合は、お問い合わせください。
※ご注意：地震時に転倒する恐れがあります。所定のアンカーボルト以外にも天井面、壁面等に、転倒防止処理を必ず行ってください。
| 項目 | 高密度タイプ | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 融着接続心数 | 600 | 800 | 1000 | 1200 | ||||||||||||||||
| コネクタ接続心数 | 600 | 800 | 1000 | 1200 | ||||||||||||||||
| 対応アダプタ | SC形、FC形 | |||||||||||||||||||
| 入出力ケーブル条数（本） | 7 | |||||||||||||||||||
| 適用ケーブル外径（mm） | 最大22 | |||||||||||||||||||

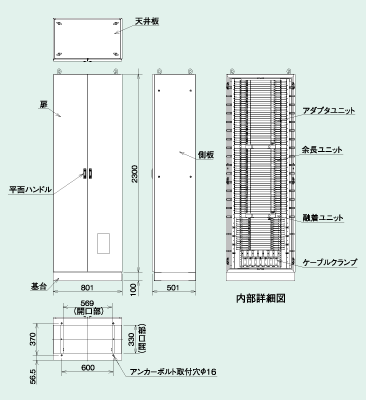

| 外形寸法 | 幅 W（mm） | 801 | ||||||||||||||||||
| 高さH（mm） | 1800 | 2300 | ||||||||||||||||||
| 奥行D（mm） | 501 | |||||||||||||||||||
※上記以外の心数についても個別対応いたしますので、お問い合わせください。
※標準は4心テープ心線用です。他のテープ心線又は、単心を使用の場合は接続可能心数が変わりますので、お問い合わせください。
※下部からの入出線を標準としています。上部からの入出線の場合は、お問い合わせください。
※ご注意：地震時に転倒する恐れがあります。所定のアンカーボルト以外にも天井面、壁面等に、転倒防止処理を必ず行ってください。
