光ケーブル接続材料：直線・分岐接続用クロージャ：直線・分岐接続用クロージャ
ケーブル6条用で、多心線対応の直線・分岐接続用クロージャです。
SWCCの「KHMC-9」の製品仕様などご紹介してます。
カタログ
| 用途 | ハンドホール等 |
|---|---|
| 特長 | 多心線対応 |

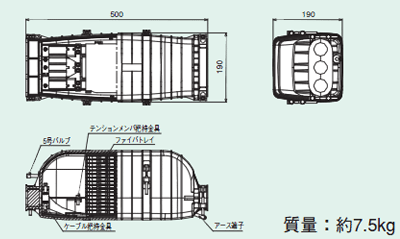

| 構造例 |  |
| 名称 | 型名 | 用途 | 長さ×幅×高さ L×W×H（mm） |
入出力 ケーブル条数 |
適用ケーブル 外径（mm） |
トレイ 枚数 |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| KHMC-9 | 標準タイプ（Type1） | KHMC91 | 地下用／架空用 | 500×190×190 | 6 | 7～30 | 16 | ||||
| たぐり寄せ（Type2） | KHMC92 | 13 | |||||||||
| 名称 | 型名 | 収納接続数 ／トレイ |
収納接続数 | たぐり寄せ 工法対応型 （通過心線対応） |
概算質量 （kg） |
||||||
| 単心 | 2心 テープ |
4心 テープ |
8心 テープ |
型名 | トレイ 枚数 |
||||||
| KHMC-9 | 標準タイプ（Type1） | KHMC91 | 10 | 160 | 320 | 640 | 1280 | - | - | 7.5 | |
| たぐり寄せ（Type2） | KHMC92 | 10 | 130 | 260 | 520 | 1040 | KHMC92 | 13 | |||
