光ケーブル接続材料：直線・分岐接続用クロージャ：直線・分岐接続用クロージャ
ケーブル6条用で多心線対応の直線・分岐クロージャです。
SWCCの「KHMC-8」の製品仕様などご紹介してます。
カタログ
| 用途 | ハンドホール等 |
|---|---|
| 特長 | 多心線対応 |

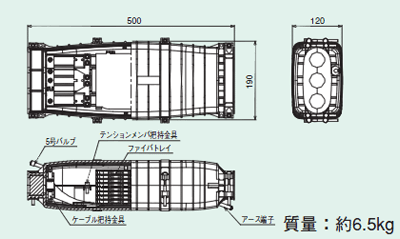

| 構造例 |  |
| 名称 | 型名 | 用途 | 長さ×幅×高さ L×W×H（mm） |
入出力 ケーブル条数 |
適用ケーブル 外径（mm） |
トレイ 枚数 |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| KHMC-8 | 標準タイプ（Type1） | KHMC81 | 地下用／架空用 | 500×190×120 | 6 | 7～30 | 8 | ||||
| たぐり寄せ（Type2） | KHMC82 | 5 | |||||||||
| 名称 | 型名 | 収納接続数 ／トレイ |
収納接続数 | たぐり寄せ 工法対応型 （通過心線対応） |
概算質量 （kg） |
||||||
| 単心 | 2心 テープ |
4心 テープ |
8心 テープ |
型名 | トレイ 枚数 |
||||||
| KHMC-8 | 標準タイプ（Type1） | KHMC81 | 10 | 80 | 160 | 320 | 640 | - | - | 6.5 | |
| たぐり寄せ（Type2） | KHMC82 | 10 | 50 | 100 | 200 | 400 | KHMC82 | 5 | |||
