光ケーブル接続材料:直線・分岐接続用クロージャ:直線・分岐接続用クロージャ
ケーブル4条用で、小型、軽量。ハンドホールに最適。
SWCCの「KHMC-5」の製品仕様などご紹介してます。
カタログ
用途 | ハンドホール等 |
---|---|
特長 | 小型、軽量。ハンドホールの最適。 |

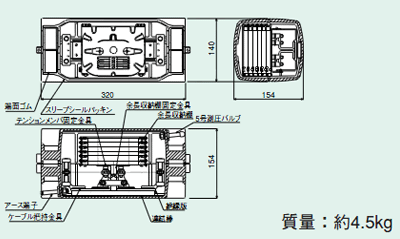

構造例 | ![]() |
名称 | 型名 | 用途 | 長さ×幅×高さ L×W×H(mm) |
入出力 ケーブル条数 |
適用ケーブル 外径(mm) |
トレイ 枚数 |
||||
---|---|---|---|---|---|---|---|---|---|---|
KHMC-5 | KHMC5 | 地下用/架空用 | 320×140×154 | 4 | 7~23 | 6 | ||||
KHMC52 | 3 | |||||||||
KHMC53 | - | |||||||||
名称 | 型名 | 収納接続数 /トレイ |
収納接続数 | たぐり寄せ 工法対応型 (通過心線対応) |
概算質量 (kg) |
|||||
単心 | 2心 テープ |
4心 テープ |
8心 テープ |
型名 | トレイ 枚数 |
|||||
KHMC-5 | KHMC5 | 10 | 60 | 120 | 240 | - | - | - | 4.5 | |
KHMC52 | 3 | 30 | 60 | 120 | - | KHMC52 | 3 | |||
KHMC53 | 3 | 30 | 60 | 120 | - | - | - |
