メタル通信ケーブル:通信ケーブル:通信ケーブル
JCS 9072に準拠したカラーコード識別、星形構成のPE絶縁耐燃性PEシースケーブルです。
JCS 9072に準拠したカラーコード識別、星形構成のPE絶縁耐燃性PEシースケーブルです。市内電話線路などに使用されます。
規格 | JCS 9072 |
---|---|
用途 | 市内電話線路用など |
特長 | ・カラーコード方式により心線の識別が容易におこなえます。 ・シースのポリエチレンにより、機械的・化学的・耐候性に優れています。 ・ラミネートシースにより、静電遮へいおよび耐水性にも優れています。 ・使用温度範囲は、-30℃~+60℃です。 |

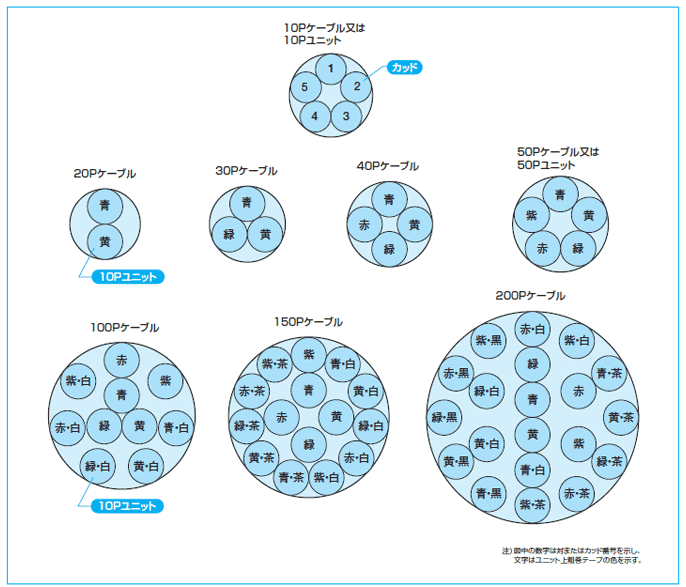

構造概略 | 1.導体:軟銅線(JIS C 3102)を用いる。 2.絶縁:色別したPEを同心円状に被覆する。 3.星より:第1種~第4種の心線4条を平等により合わせてカッドする。 4.ユニットより:1番カッドから5番カッドまでの5カッドを平等により合わせて10対ユニットを構成する。 5.粗巻:ユニット上を着色プラスチックテープで粗巻する。 6.より合わせ:ユニットの所要数を層に配列してより合わせる。 7.押え巻:プラスチックテープを重ね巻または縦添えする。(縦添えのときは粗巻テープで押える。) 8.遮へい:アルミプラスチックラミネートテープを縦添えする。 9.シース:アルミプラスチックラミネートテープを縦添えした後耐燃性黒色PEを被覆し、ラミネートシース(LAP)とする。 |
カッド(対)No. | 第1種心線 | 第2種心線 | 第3種心線 | 第4種心線 | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 青 | 白 | 茶 | 黒 | ||||||||||||||||
2 | 黄 | 白 | 茶 | 黒 | ||||||||||||||||
3 | 緑 | 白 | 茶 | 黒 | ||||||||||||||||
4 | 赤 | 白 | 茶 | 黒 | ||||||||||||||||
5 | 紫 | 白 | 茶 | 黒 |
ユニットNo. | 粗巻テープの色 | ユニットNo. | 粗巻テープの色 | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 青 | 11 | 青・茶 | |||||||||||||||||
2 | 黄 | 12 | 黄・茶 | |||||||||||||||||
3 | 緑 | 13 | 緑・茶 | |||||||||||||||||
4 | 赤 | 14 | 赤・茶 | |||||||||||||||||
5 | 紫 | 15 | 紫・茶 | |||||||||||||||||
6 | 青・白 | 16 | 青・黒 | |||||||||||||||||
7 | 黄・白 | 17 | 黄・黒 | |||||||||||||||||
8 | 緑・白 | 18 | 緑・黒 | |||||||||||||||||
9 | 赤・白 | 19 | 赤・黒 | |||||||||||||||||
10 | 紫・白 | 20 | 紫・黒 |
導体径 mm |
導体抵抗 Ω/km以下 |
試験電圧 V/分 |
絶縁抵抗 MΩ・km以上 |
静電容量(1kHz) nF/km以下 |
静電結合(1kHz) pF以下[500m当り] |
||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
平均値 | 平均値 | 最大値 | |||||||||||||||||||||
50対以下 | 100対以上 | ||||||||||||||||||||||
0.4 | 147.5 | AC 350 または DC 500 |
5,000 | 60 | 55 | 150 (50対以下を 除く) |
800 | ||||||||||||||||
0.5 | 93.5 | ||||||||||||||||||||||
0.65 | 56.5 | ||||||||||||||||||||||
0.9 | 29.0 |
導体径および対数 mm×P |
PE絶縁標準厚 mm |
シース標準厚 mm |
仕上外径(約) mm |
概算質量 kg/km |
|||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
0.4 | × | 10 | 0.13 | 1.7 | 9.0 | 90 | |||||||||||||||||
20 | 10.5 | 130 | |||||||||||||||||||||
30 | 12.0 | 170 | |||||||||||||||||||||
40 | 13.0 | 200 | |||||||||||||||||||||
50 | 13.5 | 240 | |||||||||||||||||||||
100 | 17.0 | 400 | |||||||||||||||||||||
150 | 19.5 | 550 | |||||||||||||||||||||
200 | 21.5 | 710 | |||||||||||||||||||||
0.5 | × | 10 | 0.15 | 1.7 | 10.0 | 110 | |||||||||||||||||
20 | 12.0 | 170 | |||||||||||||||||||||
30 | 13.5 | 220 | |||||||||||||||||||||
40 | 14.5 | 280 | |||||||||||||||||||||
50 | 16.0 | 320 | |||||||||||||||||||||
100 | 19.5 | 560 | |||||||||||||||||||||
150 | 23.0 | 790 | |||||||||||||||||||||
200 | 1.8 | 26.0 | 1,050 | ||||||||||||||||||||
0.65 | × | 10 | 0.20 | 1.7 | 11.5 | 150 | |||||||||||||||||
20 | 13.5 | 240 | |||||||||||||||||||||
30 | 15.5 | 320 | |||||||||||||||||||||
40 | 17.0 | 400 | |||||||||||||||||||||
50 | 18.0 | 470 | |||||||||||||||||||||
100 | 1.8 | 23.5 | 860 | ||||||||||||||||||||
150 | 1.9 | 28.0 | 1,250 | ||||||||||||||||||||
200 | 2.0 | 32.0 | 1,650 | ||||||||||||||||||||
0.9 | × | 10 | 0.27 | 1.7 | 13.5 | 230 | |||||||||||||||||
20 | 17.5 | 390 | |||||||||||||||||||||
30 | 19.5 | 540 | |||||||||||||||||||||
40 | 21.5 | 690 | |||||||||||||||||||||
50 | 1.8 | 24.0 | 840 | ||||||||||||||||||||
100 | 2.0 | 31.5 | 1,600 | ||||||||||||||||||||
150 | 2.1 | 37.0 | 2,300 | ||||||||||||||||||||
200 | 2.3 | 42.5 | 3,050 |
