メタル通信ケーブル：通信ケーブル：通信ケーブル

CCP-AP

JCS 9072に準拠したカラーコード識別、星形構成のPE絶縁PEラミネートシースケーブルです。

JCS 9072に準拠したカラーコード識別、星形構成のPE絶縁PEラミネートシースケーブルです。市内電話線路などに使用されます。

仕様

規格・用途・特長

規格 JCS 9072
用途 市内電話線路用など
特長 ・カラーコード方式により心線の識別が容易におこなえます。
・シースのポリエチレンにより、機械的・化学的・耐候性に優れています。
・ラミネートシースにより、静電遮へいおよび耐水性にも優れています。
・使用温度範囲は、-30℃～+60℃です。
構造概略 １．導体：軟銅線（JIS C 3102）を用いる。
２．絶縁：色別したPEを同心円状に被覆する。
３．星より：第1種～第4種の心線4条を平等により合わせてカッドする。
４．ユニットより：1番カッドから5番カッドまでの5カッドを平等により合わせて10対ユニットを構成する。
５．粗巻：ユニット上を着色プラスチックテープで粗巻する。
６．より合わせ：ユニットの所要数を層に配列してより合わせる。
７．押え巻：プラスチックテープを重ね巻または縦添えする。（縦添えのときは粗巻テープで押える。）
８．遮へい：アルミプラスチックラミネートテープを縦添えする。
９．シース：アルミプラスチックラミネートテープを縦添えした後黒色PEを被覆し、ラミネートシース（LAP）とする。

PE絶縁体の識別

カッド（対）No. 第1種心線 第2種心線 第3種心線 第4種心線
1 青 白 茶 黒
2 黄 白 茶 黒
3 緑 白 茶 黒
4 赤 白 茶 黒
5 紫 白 茶 黒

ユニット上粗巻テープの色別

ユニットNo. 粗巻テープの色 　 ユニットNo. 粗巻テープの色
1 青 　 11 青・茶
2 黄 　 12 黄・茶
3 緑 　 13 緑・茶
4 赤 　 14 赤・茶
5 紫 　 15 紫・茶
6 青・白 　 16 青・黒
7 黄・白 　 17 黄・黒
8 緑・白 　 18 緑・黒
9 赤・白 　 19 赤・黒
10 紫・白 　 20 紫・黒

電気特性（20℃）

導体径
mm		 導体抵抗
Ω/km以下		 試験電圧
V/分		 絶縁抵抗
MΩ･km以上		 静電容量（1kHz）
nF/km以下		 静電結合（1kHz）
pF以下［500m当り］
平均値 平均値 最大値
50対以下 100対以上
0.4 147.5 AC 350
または
DC 500		 5,000 60 55 150
（50対以下を
除く）		 800
0.5 93.5
0.65 56.5
0.9 29.0

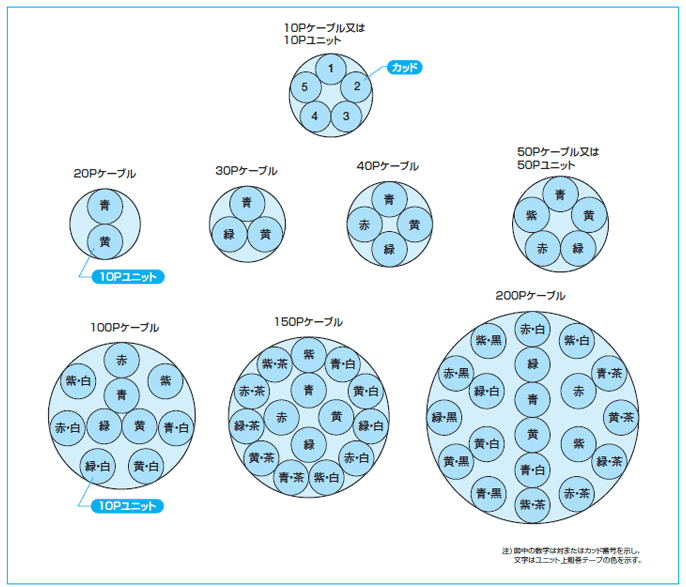

ケーブル心の配列

構造表

導体径および対数
mm×P		 PE絶縁標準厚
mm		 シース標準厚
mm		 仕上外径（約）
mm		 概算質量
kg/km
0.4 × 10 0.13 1.7 9.0 70
20 10.5 110
30 12.0 140
40 13.0 170
50 13.5 200
100 17.0 360
150 19.5 510
200 21.5 650
0.5 × 10 0.15 1.7 10.0 85
20 12.0 140
30 13.5 190
40 14.5 240
50 16.0 290
100 19.5 510
150 23.0 740
200 1.8 26.0 970
0.65 × 10 0.20 1.7 11.5 120
20 13.5 200
30 15.5 280
40 17.0 360
50 18.0 430
100 1.8 23.5 800
150 1.9 28.0 1,200
200 2.0 32.0 1,550
0.9 × 10 0.27 1.7 13.5 200
20 17.5 350
30 19.5 490
40 21.5 630
50 1.8 24.0 780
100 2.0 31.5 1,500
150 2.1 37.5 2,200
200 2.3 42.5 2,900
