線材・巻線：リッツ線：リッツ線

リッツ線

概要

リッツ線はエナメル線をより合わせた線の意味で、高周波機器に使用されるエナメル線です。
"リッツ"はドイツ語で"撚る(よる)"という意味の"Litz"を語源としております。高周波特有の表皮効果および近接効果による交流抵抗の増大を抑制し、コイルの温度上昇を低減することができます。機器の高効率化・小型化・省エネルギー化・高速化に貢献いたします。

特徴

■高周波による交流抵抗の増加が小さく、コイルの温度上昇を抑制できる
■可とう性に優れ、巻線作業性が良好
■線の種類を用途に合わせ、任意に選択できる
■より本数、素線径は、任意に選択ができる

種類

素線　UEW・SFWF・PEW・EAW・AIW
素線径　0.08～0.5mm
より構成　集合より：7～160本、複合より：より線外径4mmまで

■共通絶縁付きリッツ線：樹脂による共通絶縁対応いたします。

■リッツ線のコイル加工対応いたします。

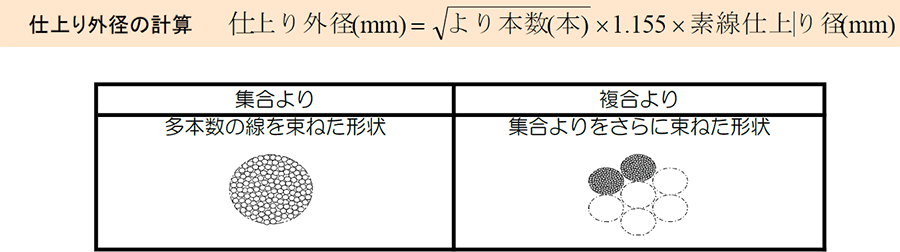

仕上り外径の計算　　仕上り外径(mm) より本数(本) 1.155 ?素線仕上り径(mm)

用途

IHコイル
高周波トランス・コンバータ
非接触給電コイル　　等

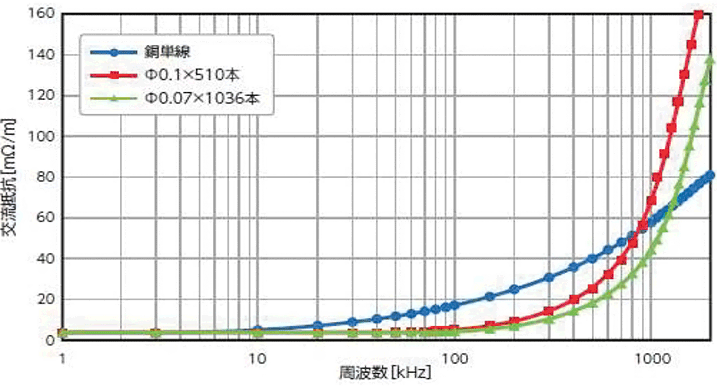

リッツ線の交流抵抗測定例
