細物・極細平角線(FINE FLAT ENAMELLED WIRE)

特徴

高付加価値のコイル開発において、省スペース化、高電流・高密度化が要求されております。
当社の細物平角線(FINE FLAT ENAMELLED WIRE)はそのような要求にお応えすべく開発いたしました。
直径0.07～1.7ｍｍ相当の丸線断面積を有する平角導体上に各種絶縁を施したマグネットワイヤです。
細物平角線(FINE FLAT ENAMELLED WIRE)は、幅広い用途に対応し、コイルの占積率を向上させ、機器の小型・計量・高効率化に貢献いたします。

平角線使用のメリット

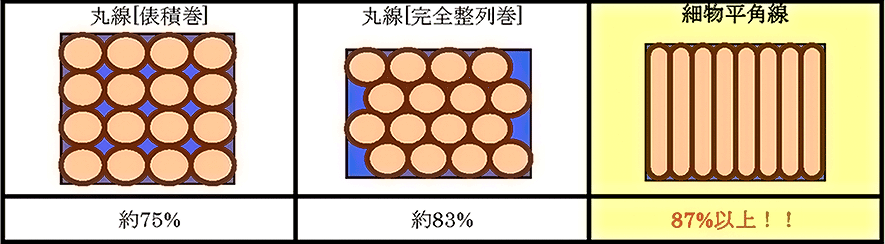

・コイルの高占積化・大電流化が可能となります。

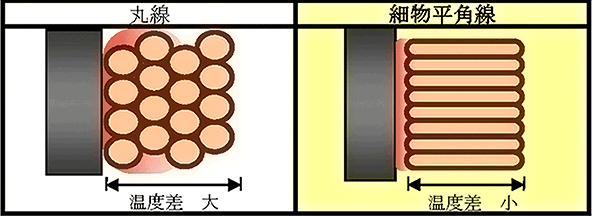

・コイル内外部の温度差が小さく、放熱性に優れます。

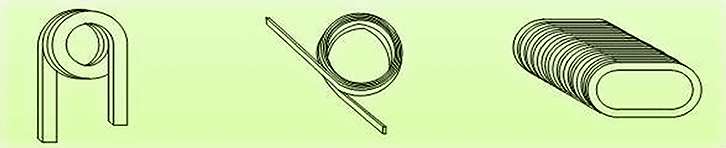

用途

・各種インダクタ・マイクロインダクタ

特徴

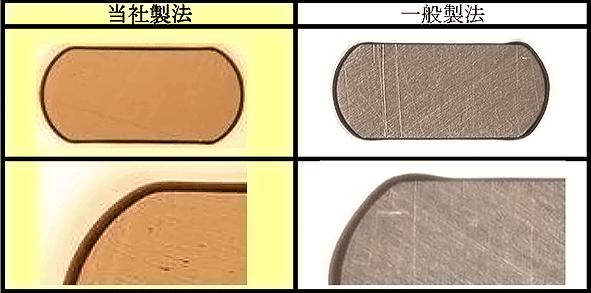

• ①コーナー部の絶縁性が良好です。
• ②耐熱温度155℃から220℃までの幅広い絶縁材料での対応が可能です。
• ③全ての導体サイズで155℃クラス半田付け可能ワイヤが対応可能です。
• ④自己融着ワイヤの対応が可能です。
• ⑤全品種RoHS2規格に対応済みです。

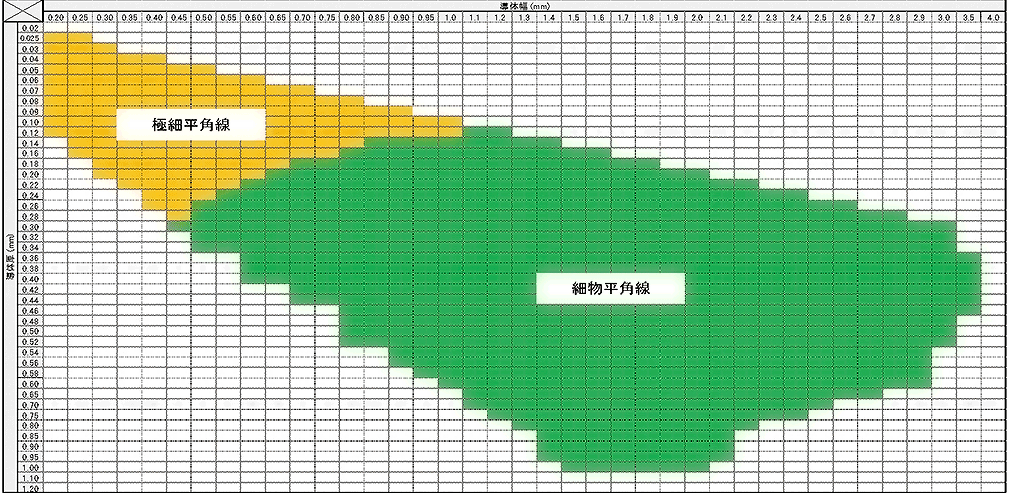

製造可能範囲

品種一覧
