光ファイバケーブル：汎用光ファイバケーブル：汎用光ファイバケーブル
テンションメンバのまわりに光ファイバ心線を配したケーブルです。細径・軽量ながら機械的強度に優れ、最も汎用性の高いタイプです。
テンションメンバのまわりに光ファイバ心線を配したケーブルです。細径・軽量ながら機械的強度に優れ、最も汎用性の高いタイプです。光コネクタの取り付けは、ケーブル布設後現地にて、光コネクタ付コードと融着接続を行います。
カタログ
| 用途 | 屋外・構内配線など |
|---|---|
| 特長 | 中心テンションメンバに鋼線を使用し、外被にＬＡＰシースを施したケーブルで、機械的強度・防水・防湿特性に優れた汎用性の高いケーブルです。 |

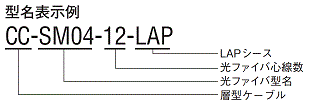

| 型名表示例 |  |
| 心数 | 1～8 | 9～12 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ケーブル構造 | SCC | CC | ||||||||||||
| 標準外径（ｍｍ） | 9 | 11 | ||||||||||||
| 概算質量（kg／km） | 70 | 120 | ||||||||||||
| 許容張力（N） | 780 | 1630 | ||||||||||||
| 許容曲げ半径（ｍｍ） | 90 | 110 |
| 用途 | 屋外・構内配線など |
|---|---|
| 特長 | 中心テンションメンバにＦＲＰを使用し、金属を全く使用していないケーブルです。絶縁性に優れ、無誘導です。 |

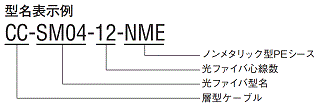

| 型名表示例 |  |
| 心数 | 1～8 | 9～12 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ケーブル構造 | SCC | CC | ||||||||||||
| 標準外径（ｍｍ） | 9 | 11 | ||||||||||||
| 概算質量（kg／km） | 55 | 90 | ||||||||||||
| 許容張力（N） | 290 | 1040 | ||||||||||||
| 許容曲げ半径（ｍｍ） | 160 | 300 |
