光コネクタ・デバイス関連製品：光コネクタ付コード／ケーブル：光コネクタ付コード／ケーブル
光コネクタを直接取り付けることができるケーブルです。可とう性、機械強度に優れています。
単心コードを撚り合わせたケーブルです。「メタリックタイプ」と「ノンメタリックタイプ」があります。
光コネクタを直接取り付けることができます。光コククタを直接取り付けることで、現場での融着接続工事を省くことができます。
カタログ

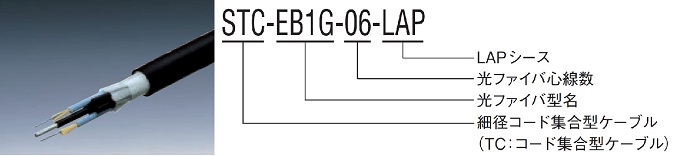

中心テンションメンバに鋼線を使用し、外被にLAPシースを施しているため、屋外用として使用でき、機械強度、防水・防湿性に優れています。

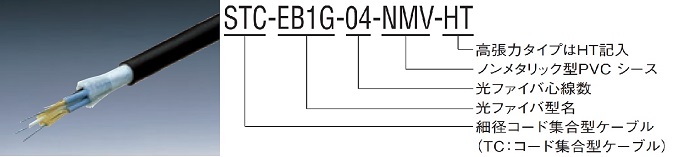

ケーブルに金属を使用していないため、絶縁性に優れ、無誘導です。
尚、1～4心で200mを超える場合には、高張力タイプ（HT）を推奨します。

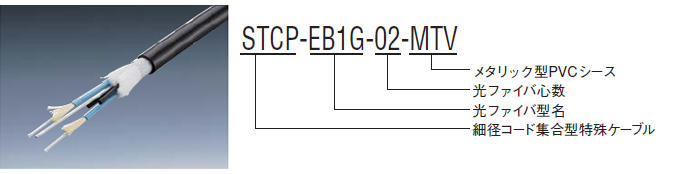

細径単心コードを4本集合撚りした、従来より外径が細いケーブルです。
外径が細いため、多条布設が可能です。
| コード集合型 | 細径コード集合型 | ||||
|---|---|---|---|---|---|
| 心数 | 1～6 | 7～10 | 1～6 | 7～10 | 11～12 |
| 単心コード外径（mm） | 2.8 | 2.0 | |||
| 標準外径（mm） | 14 | 17 | 11 | 14 | 16 |
| 概算質量（kg/km） | 170 | 260 | 90 | 180 | 220 |
| 許容張力（N） | 1630 | 1630 | 310 | 1630 | 1630 |
| 許容曲げ半径（mm） | 140 | 170 | 110 | 140 | 160 |
| コード集合型 | 細径コード集合型 | ||||||
|---|---|---|---|---|---|---|---|
| 心数 | 1～4 | 5～6 | 7～10 | 1～6 | 7～10 | 11～12 | |
| 単心コード外径（mm） | 2.8 | 2.0 | |||||
| 標準外径（mm） | 12 | 13 | 13 | 17 | 10 | 13 | 15 |
| 概算質量（kg/km） | 120 | 150 | 150 | 240 | 100 | 160 | 200 |
| 許容張力（N） | 300 | 1040 | 1040 | 1040 | 460 | 1040 | 1040 |
| 許容曲げ半径（mm） | 160 | 300 | 300 | 300 | 200 | 300 | 300 |
| 備 考 | HT | ||||||
注）コード集合型には1～4心の高張力タイプもあります。
| 心数 | 1～4 |
|---|---|
| 単心コード外径（mm） | 2.0 |
| 標準外径（mm） | 7.5 |
| 概算質量（kg/km） | 50 |
| 許容張力（N） | 460 |
| 許容曲げ半径（mm） | 75 |
※光コネクタ付ケーブルの型名指定方法については、光コネクタ付コード/ケーブル解説
を参照してください。
