電線・ケーブル:誘導加熱用同軸ケーブル:誘導加熱用同軸ケーブル

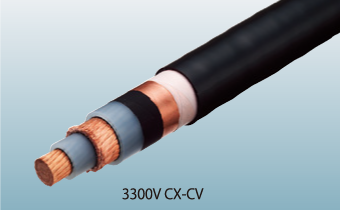

CX‐CV

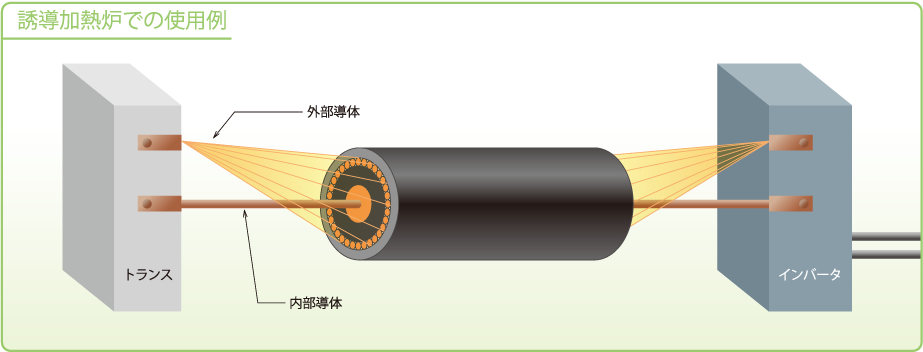

誘導加熱炉や誘導加熱装置、リニアモータを利用した搬送システムなど周波数の高い機器の電源用ケーブルとして使用されます。
カタログ

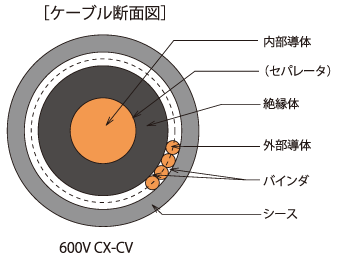

内部導体 | 絶縁体 厚さ mm |
外部導体 | シース 厚さ mm |
仕上り 外径 (約) mm |
概算質量 kg/km |
直流最大ループ 導体抵抗 (20℃) Ω/Loop・km |
試験電圧 (AC) V・1分 |
最小絶縁 抵抗 (20℃) MΩ・km |
||
---|---|---|---|---|---|---|---|---|---|---|
公称 断面積 mm2 |
構成 本/mm |
外径 mm |
構成 本/mm |
|||||||
100 | 19/34/0.45 | 15.4 | 2.0 | 28/22/0.45 | 1.8 | 30 | 2200 | 0.385 | 3000 | 1500 |
150 | 27/34/0.45 | 18.4 | 27/35/0.45 | 2.1 | 35 | 3230 | 0.257 | 900 | ||
200 | 37/34/0.45 | 21.6 | 2.5 | 25/50/0.45 | 2.3 | 40 | 4260 | 0.191 | 1000 | |
250 | 37/42/0.45 | 24.0 | 18/88/0.45 | 45 | 5320 | 0.154 | 900 | |||
325 | 37/55/0.45 | 27.4 | 23/88/0.45 | 2.5 | 49 | 6770 | 0.119 | 800 | ||
400 | 61/42/0.45 | 30.8 | 25/100/0.45 | 2.7 | 53 | 8160 | 0.096 | 700 |
公称 断面積 mm2 |
周波数 kHz |
交流最大 ループ導体抵抗 Ω/Loop・km |
リアクタンス Ω/km |
インピーダンス Ω/km |
許容電流*1 A |
---|---|---|---|---|---|
100 | 1 | 0.457 | 0.601 | 0.755 | 320 |
5 | 0.530 | 2.445 | 2.502 | 295 | |
10 | 0.668 | 4.531 | 4.580 | 265 | |
150 | 1 | 0.317 | 0.528 | 0.616 | 400 |
5 | 0.428 | 2.118 | 2.161 | 350 | |
10 | 0.558 | 3.870 | 3.910 | 310 | |
200 | 1 | 0.238 | 0.507 | 0.560 | 485 |
5 | 0.349 | 2.061 | 2.090 | 405 | |
10 | 0.454 | 3.800 | 3.827 | 355 | |
250 | 1 | 0.196 | 0.470 | 0.509 | 550 |
5 | 0.313 | 1.875 | 1.901 | 445 | |
10 | 0.404 | 3.456 | 3.480 | 395 | |
325 | 1 | 0.157 | 0.423 | 0.452 | 640 |
5 | 0.269 | 1.661 | 1.683 | 500 | |
10 | 0.349 | 3.065 | 3.085 | 440 | |
400 | 1 | 0.133 | 0.385 | 0.407 | 725 |
5 | 0.236 | 1.491 | 1.510 | 555 | |
10 | 0.308 | 2.754 | 2.771 | 485 |
*1: 気中暗渠1条布設、周囲温度40℃導体温度90℃の場合
