SWCCの免震部材（製品情報）
各製品記事のリンク先から、製品写真（JPEG）や、部品パース（JPEG・PDF・DXF）をダウンロードして、 ご活用いただくことが可能です。

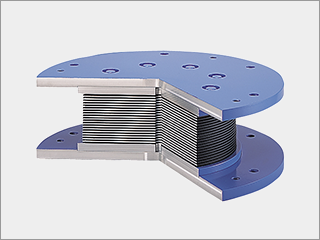

- 1. 天然ゴム系積層ゴムアイソレータ
-
- 建物の荷重を支え、地震時には水平方向に軟らかく変形することで、揺れを軽減します。
- ゴム材質は天然ゴムを使用しています。
長期間安全に支承し、水平変形時に座屈しない安定した構造になっています。 - Φ500～Φ1500まで幅広いラインナップをご用意しています。
- せん断弾性率の組み合わせで、同じ形状でも異なる剛性の選択が可能となります。
- 被覆ゴムを後巻きにすることで成型後の状態を確認してから検査を行うので、品質管理が容易です。
- 国土交通大臣の指定建築材料認定を取得しています。

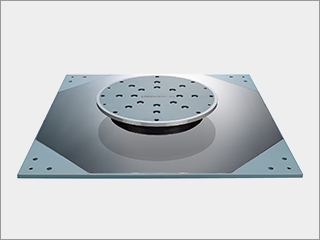

- 2. 弾性すべり支承
-
- 建物の荷重を支えながら、小さな地震時にはゴム部が軟らかく変形することで揺れを軽減します。
大地震時にはすべり材がすべり板上を自由に摺動し、そのときの摩擦エネルギーで地震力を吸収します。 - 低層建物から高層建物まで幅広い対応が可能になります。
- 低摩擦(μ=0.0104)、中摩擦(μ=0.081)、高摩擦(μ=0.094)の、3種類のすべり材を取り揃えています。
- 免震層の周期を延ばすのに最適です。
- 国土交通大臣の指定建築材料認定を取得しています。
- 建物の荷重を支えながら、小さな地震時にはゴム部が軟らかく変形することで揺れを軽減します。
- 3. 剛すべり支承
-
- 高強度と耐久性のある特殊樹脂のすべり材とフッ素コーティングされたすべり板を使用することで、中程度の摩擦係数(μ=0.046)を発揮します。
- 従来のすべり支承と比較してもそん色のない特性を兼ね備え、かつ経済的な戸建住宅および低層建物に適したすべり支承です。
- 国土交通大臣の指定建築材料認定を取得しています。

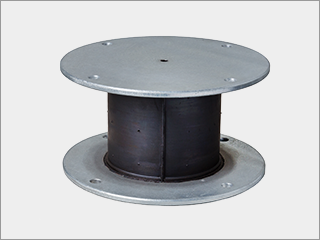

- 4. 復元ゴム
-
- 剛すべり支承と併用するのに適した復元材です。
- 天然ゴム系積層ゴムアイソレータと比べ一層厚さを厚くすることで、荷重を支える機能はありませんが弾性に富み耐久性のある復元材になっています。
- せん断弾性率の組み合わせで、同じ形状でも異なる剛性の選択が可能となります。
- 国土交通大臣の指定建築材料認定を取得しています。

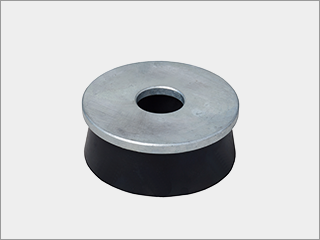

- 5. SWCCリング
-
- 天然ゴム系積層ゴムアイソレータに付属して使用する引張変形緩和治具です。
- 大きな地震時に積層ゴムアイソレータ部分に浮き上がり変形が生じようとしたとき、機能を発揮します。
SWCCリングが縮み変形することでフランジプレートが浮き上がり、天然ゴム系積層ゴムアイソレータそのものに作用する引張変形を緩和することができます。 - 従来の引張変形緩和治具よりも取り付け部分がコンパクトに設計可能となっています。
※SWCCリングは取付用補助部材ですので指定建築材料認定はありません。
