防浸形LED照明器具「ST-BRIGHT^®」シリーズ
防浸形コンパクト照明器具
ST-352FX (20形)
ST-504FX (40形)

従来型の照明器具と比べ、サイズは約１／２、消費電力は約５５％削減、ランプ寿命は約７倍長くなり(いずれも当社比)、メンテナンス経費が削減できます。

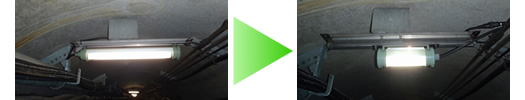

ST-BRIGHT^®シリーズは、高温多湿な環境の電力・通信用トンネルや洞道・共同溝、ダムの監査廊等への設置に最適なLED照明器具として開発したものです。
ランプにＬＥＤを採用したことにより従来の蛍光管照明器具に比べ、軽量・低消費電力、長寿命になりました。また、光源ユニットを短くしたことで長さが１／２になりましたので、取付性がアップします。 防浸構造は従来型と同一構造であり、ＪＩＳ規格の保護等級はＩＰ６７ですので、高い防塵・防浸性能を有しています。リード線接続には防水形モールドコネクタを採用していますので、ケーブル側からの浸水による絶縁劣化も防止します。
弊社では照明器具の他、スイッチ、コンセントや分岐ケーブルの製造・販売もしていますので、線路設計から据付工事まで対応できます。
本製品は東京電力殿の洞道等に多数の納入実績があります。

(注1）有機溶剤・酸・アルカリ・油脂を含む環境ではご使用できません
(注2）水中形照明器具としてはご使用なれません

製品特長

軽量でコンパクト

外観寸法は防浸形蛍光灯灯具と比較して長さは半分以下(20形、40形)、重量は1/4以下(20形)　1/3以下(40形)に大幅に小型・軽量化され取り付けの作業効率がUPしました。(旧昭和電線製灯具比）

長寿命とメンテナンス経費削減

製品仕様

型番	20形（HF16形x1　相当品）		40形（HF36形x1　相当品）
	ST-352FX TN-LEDFW（東京電力PG殿認定品）		ST-504FX
定格電圧・周波数	AC100～200V　50/60Hz		AC100～242V　50/60Hz
入力電流	0.146A/100V 0.073A/200V		0.230A/100V 0.115A/200V
消費電力	14W		22.5W
光束	1650lm		3700lm
防塵・防水性能	JIS C 0920 IP67　防浸形　（社内規格：水面下3m x 24時間）
電源ケーブル	2PNCT 3芯 2sq 長さ1m　モールドコネクタ付 コネクタなし仕様も対応可能です
使用温度範囲	-10～40℃
光源色	白色
光源寿命	60,000時間(※)
感電保護	二重絶縁
重量	約1kg		約1.5kg
外寸 mm 取付金物を含む	W103 x H117 x L355		W103 x H117 x L550
※器具寿命ではありません。筐体の劣化をはじめ環境による劣化がありますので8～10年での交換をお勧めいたします。 ■仕様・外観などは予告なく変更する場合があります。

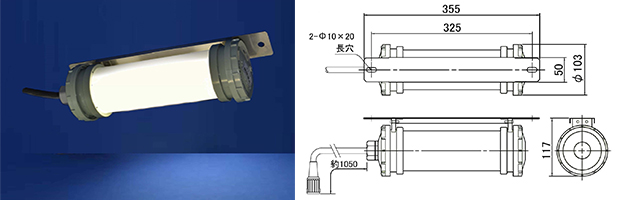

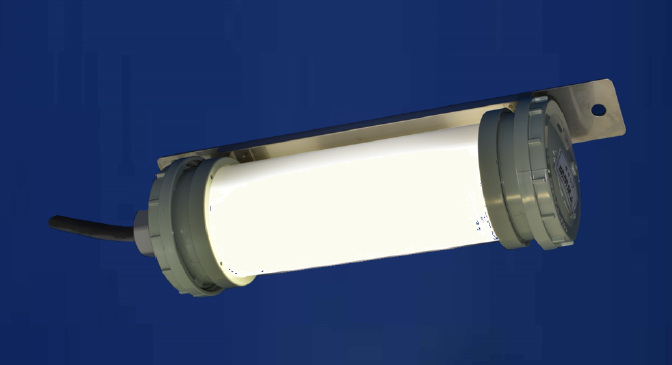

ST-352FX（20形）

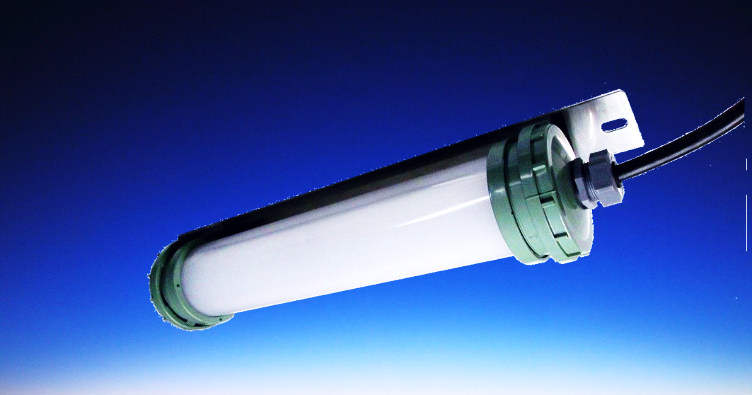

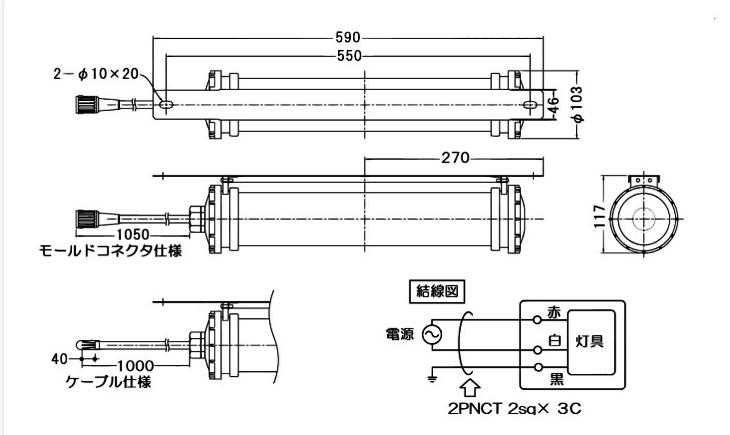

ST-504FX（40形）

■旧昭和電線製灯具をお使いのお客様へ
　SHOWLUXシリーズ蛍光灯照明からの置き換えのご案内

1980年より旧昭和電線（現SWCC）にて開発・製造・販売されていたSHOWLUXシリーズ防浸形蛍光灯照明をはじめとする防浸透型照明器具事業は2011年にエステックへ移管されました。旧昭和電線製灯具についてのお問い合わせは弊社にお気軽にご相談ください。

SHOWLUXシリーズ蛍光灯照明は2027年から蛍光灯ランプの製造・輸出入が禁止されるため、今後の継続使用が困難となります。
ST-BRIGHTシリーズLED照明への置き換えをおすすめします。一部のSHOWLUXシリーズ蛍光灯照明についてはモールドコネクタに互換性があるため、ST-BRIGHTシリーズ防浸形LED照明でも照明ケーブルなどをそのまま使うことができます。
なお、SHOWLUXシリーズ蛍光灯照明はすべてPCB不含です。

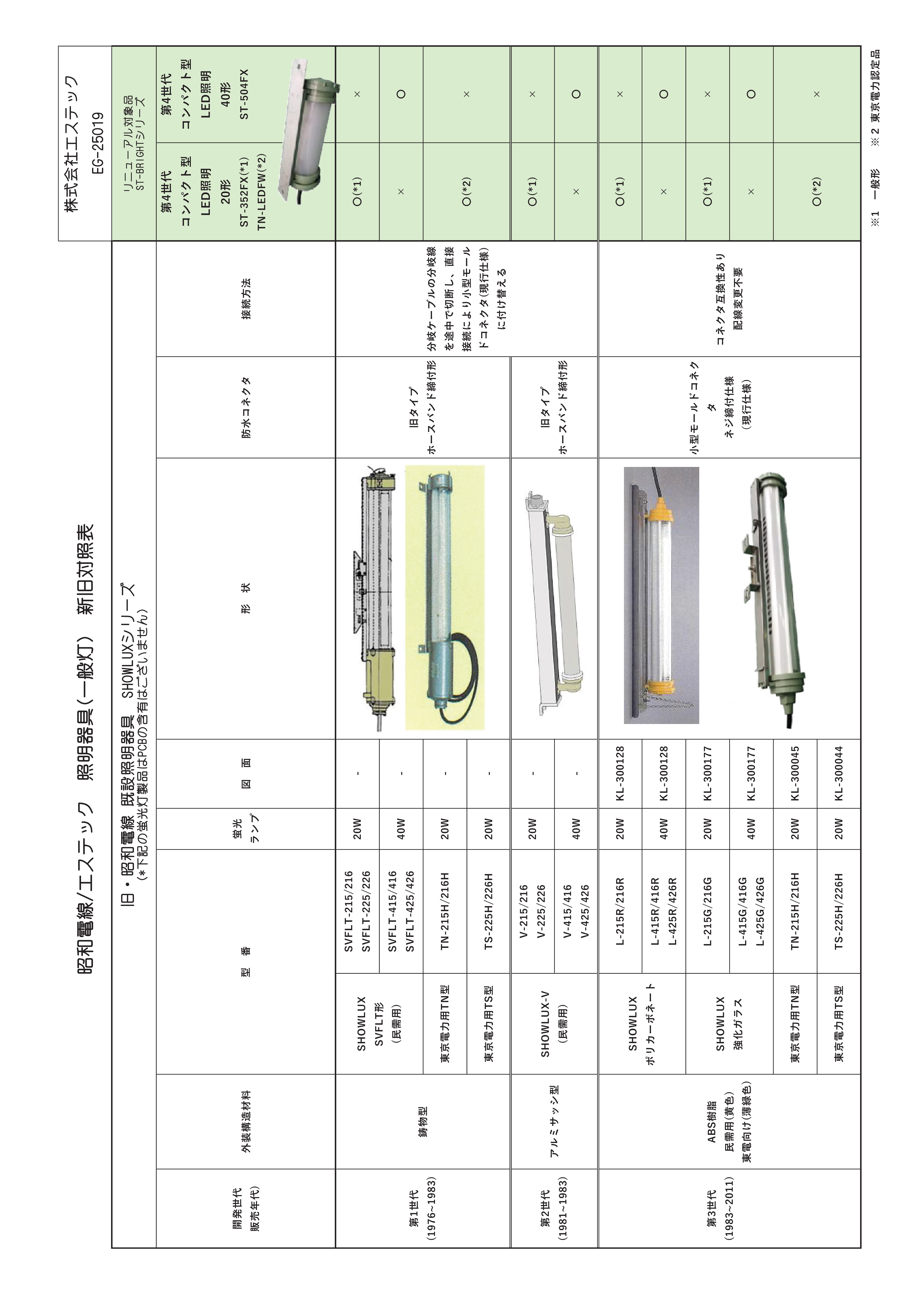

　 昭和電線/エステック　照明器具新旧対照表（クリックで大きく表示）
