トンネル照明用コネクタ

トンネル照明用コネクタの接続作業はケーブル先端のプラグを差し込み、ロック部品を回すだけで簡単に完了！高耐候性とIP65、IP66、IP67準拠の高防水性を両立したコネクタです。

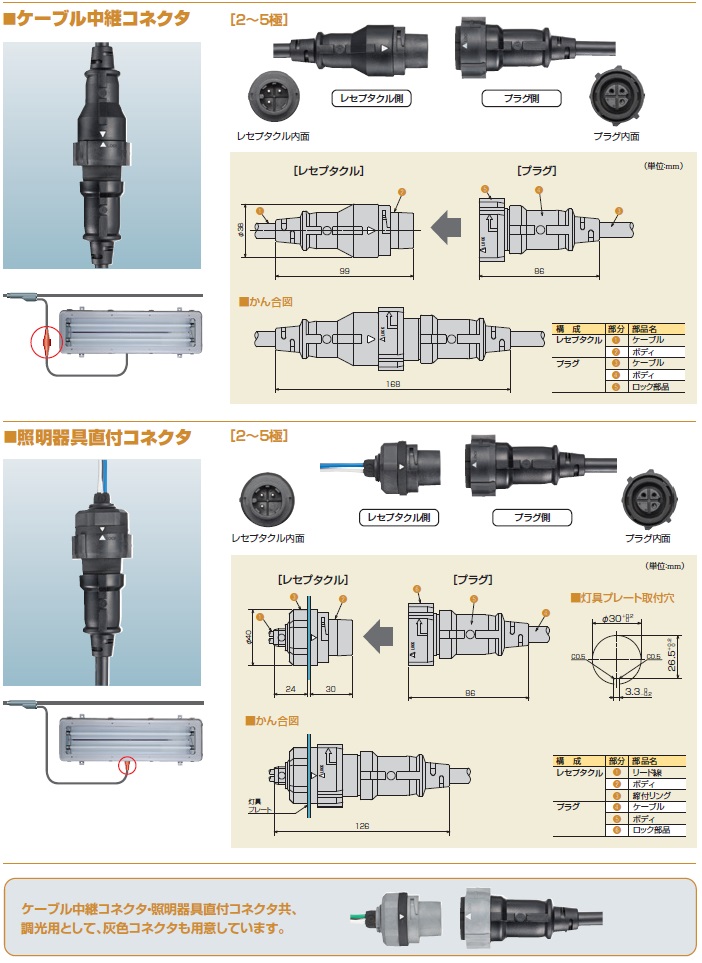

製品写真

製品特長

ケーブル中継コネクタ

照明器具用の中継コネクタです。照明器具に直付コネクタが装着されていない場合でも、分岐ケーブルにプラグ、照明器具側のケーブルにレセプタクルを取付けることができます。さらに、このコネクタは下記のような特長を有します。
・IP65,IP66,IP67をクリアする高い防浸、耐塵性を実現しており、その他、過酷な環境下での耐用試験をクリアしています。
・保守点検等の交換作業の際には、コネクタ部からの着脱が容易で作業時間の短縮が図れます。
・プラグの正面に突起を追加し、トンネル内の暗所でも挿入方向が判別しやすくなりました。
・ロック部品を右回転させると完了時にクリック感があり、白色△が重なり、より確実なかん合が可能となりました。

照明器具直付コネクタ

このコネクタは下記のような特長を有します。
・IP65,IP66,IP67をクリアする高い防浸、耐塵性を実現しており、その他、過酷な環境下での耐用試験をクリアしています。
・保守点検等の交換作業の際には、コネクタ部からの着脱が容易で作業時間の短縮が図れます。
・プラグの正面に突起を追加し、トンネル内の暗所でも挿入方向が判別しやすくなりました。
・ロック部品を右回転させると完了時にクリック感があり、白色△が重なり、より確実なかん合が可能となりました。

仕様

ケーブル中継コネクタ・照明器具直付コネクタ

規格	JIS C 2810　「屋内配線用電線コネクタ通則 ‐ 分離不能形」　（準拠） JIS C 8306　「配線器具の試験方法」　（準拠） JIS C 0920 「電気機械器具の外郭による保護等級（IPコード）」　（準拠）
用途	照明器具用のコネクタ
特長	・保守点検等の交換作業の際には、コネクタ部からの着脱が容易で作業時間の短縮が図れます。 ・プラグの正面に突起を追加し、トンネル内の暗所でも挿入方向が判別しやすくなりました。 ・ロック部品を右回転させると完了時にクリック感があり、白色△が重なり、より確実なかん合が可能となりました。
