トンネル用ハーネス TH

トンネル照明用分岐付きケーブルは、指定間隔であらかじめ分岐線を接続しモールド絶縁したもので高い防水性を有しております。
またトンネル照明用コネクタを使用することにより省力化、工期短縮が実現できます。

製品特長

分岐接続部

分岐接続部は、幹線と分岐線をC形スリーブで一括圧縮接続した後、ビニル又は耐燃性ポリエチレンにより一括モールド加工を施します。電気的、機械的には幹線ケーブルと同等以上の性能があり、防水性はIPX7※に準拠しております。

※水深1mに30分間浸し内部に水が浸入しない。

さらに、分岐接続部は下記のような特長を有しております。

・現場での作業はケーブル布設と器具への接続だけで完了します。
・現場作業が省力化され、工期も大幅に短縮できます。
・防水性は抜群で、高湿度の場所に最適です。

接地線付分岐接続部

接地幹線を幹線と別に布設する場合、接地線付分岐接続部を選択可能です。モールド内で接地線を分岐させるため、幹線と別に照明の接地線を接続できます。接地線付分岐接続部は、幹線と分岐線をＣ型スリーブで圧縮接続、接地線を突合せスリーブで圧縮接続した後、ビニル又は耐燃性ポリエチレンにより一括モールド加工を施します。電気的、機械的には幹線ケーブルと同等以上の性能があり、防水性はIPX7※に準拠しております。

※水深1mに30分間浸し内部に水が浸入しない。

また、接地線が外部に出ているため、接地を取り易い構造になっております。
さらに、分岐接続部は下記のような特長を有しております。

・現場作業が省力化され、工期も大幅に短縮できます。
・防水性は抜群で、高湿度の場所に最適です。

仕様

分岐接続部

用途	トンネル照明用 分岐接続部
特長	・現場での作業はケーブル布設と器具への接続だけで作業が完了します。 ・現場作業が省力化され、工期も大幅に短縮できます。 ・防水性は抜群で、高湿度の場所に最適です。
モールド色	黒

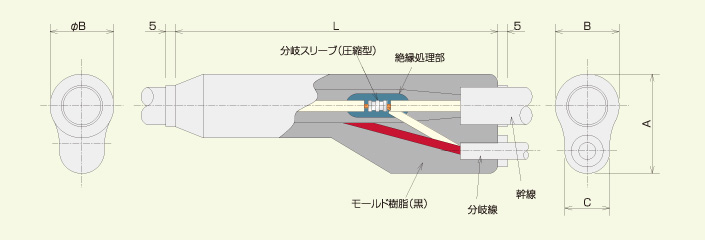

分岐接続部（寸法表）

幹線		分岐線		各部の寸法　mm（参考）
線心数	公称断面積	線心数	公称断面積	A	B	C	L
	mm2		mm2
3	8	3	2 もしくは 3.5	53	33	25	150
	14			62	40	30	170
	22			59	38	25	200
	38			72	50	30	240
5	2～5.5	5		62	40	30	170
	8			59	38	25	200
	14			72	50	30	240
	22

接地線付分岐接続部

用途	トンネル照明用 接地線付分岐接続部
特長	・現場での作業はケーブル布設と器具への接続だけで作業が完了します。 ・現場作業が省力化され、工期も大幅に短縮できます。 ・防水性は抜群で、高湿度の場所に最適です。
モールド色	黒

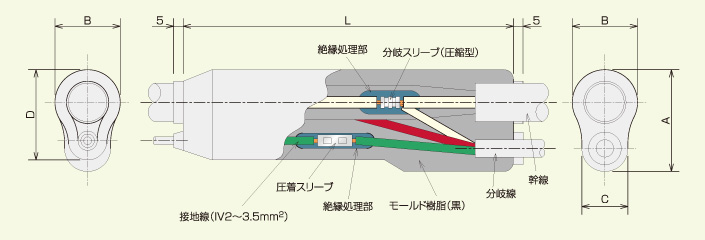

接地線付分岐接続部（寸法表）

幹線		分岐線		各部の寸法　mm（参考）
線心数	公称断面積	線心数	公称断面積	A	B	C	D	L
	mm2		mm2
3	5.5	3	2 もしくは 3.5	51	30	25	42	150
	8			53	33	25	46	150
	14			54	35	25	49	170
	22			70	43	35	54	210
	38			72	50	30	61	240
