低摩擦・耐燃性を有したシース材を使用し、ラック配線等の多条布設による側圧特性を向上した、
構内配線用コード集合型ケーブルです。
各種コネクタを取り付けたケーブルで、現地でのコネクタ取り付け作業を省略できます。
布設シーン
- ・データセンタや通信事業施設に設置される、通信装置間の接続用。
- ・多条布設される場所や布設替え工事の多い場所。
特長

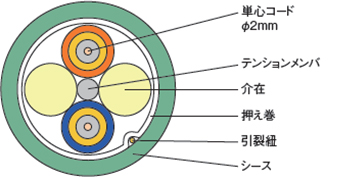

ケーブル外観
コネクタ付光ケーブル
布設時、側圧等の外部圧力を受けてもケーブル内の光ファイバに負荷が掛かりにくい！（耐側圧特性：1,000 N / 10 mm)
シース材に低摩擦性材料を使用。多条布設後に、必要に応じてケーブル引き抜きが容易!
JIS C 3665-1 一条垂直試験を満足する高難燃仕様！
ケーブル構成材料にハロゲンを含まない材料を使用！
耐側圧特性・低摩擦性

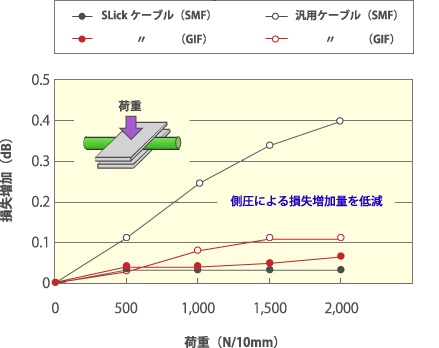

耐側圧特性
※特性は、サンプルによる代表値であり、保証値ではありません。
耐側圧特性において、1000N/10mmを超える試験は参考試験です。

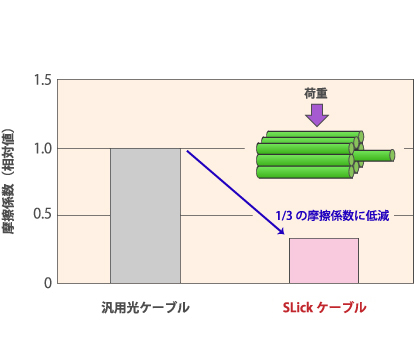

低摩擦性
- ※汎用光ケーブルを1とした。
仕様・型名
仕様
| 構造 | 光ファイバ | 種別 | シングルモード （SM型） |
マルチモード （GI型） |
|
|---|---|---|---|---|---|
| 型名 | SMEB/LWP | EB1G | G50EX | ||
| 準拠 規格 |
IUT-T G.657.A1 ITU-T G.652.D OS1準拠※1 |
IEC60793-2-10 A1a.1 OM2準拠※1 |
IEC60793-2-10 A1a.2 OM3準拠※1 |
||
| 光コード | 心数 | 1〜4 心 | |||
| 標準外径 | 2.0 mm | ||||
| 光ケーブル | テンション メンバ |
FRP | |||
| シース | 耐燃性ポリオレフィン | ||||
| 標準外径 | 7.0 mm | ||||
| 概算質量 | 40 kg/km | ||||
| 特性 | 許容張力 | コード部：60 N、ケーブル部：800 N | |||
| 許容曲げ半径（固定時） | コード部：15 mm、ケーブル部：70 mm | ||||

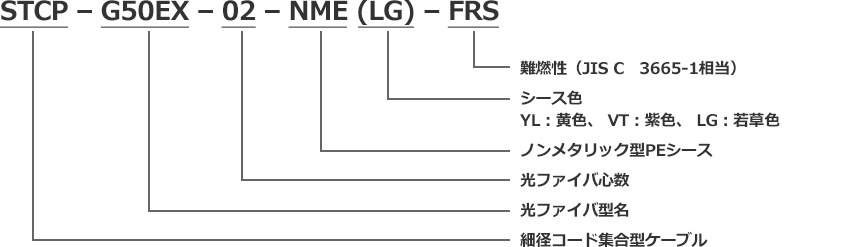

型名
- SLickケーブルは昭和電線ケーブルシステム株式会社の登録商標です。
